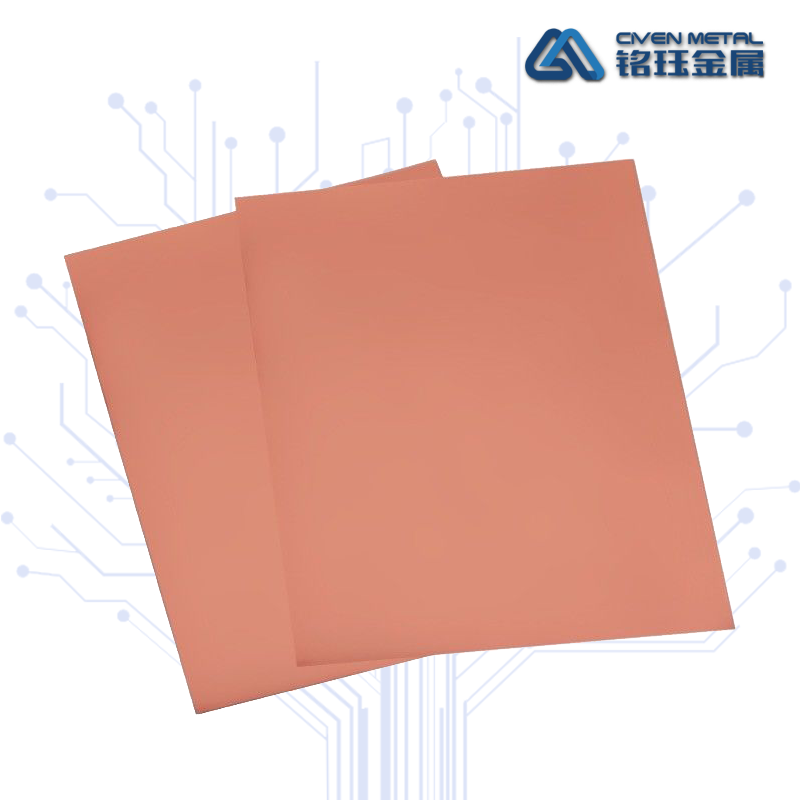

超厚低輪廓電解銅箔
產品規格 ：
公司可提供3oz～12oz（名義厚度105μm～420μm）的超厚低輪廓度高溫延展性超厚電解銅箔（VLP-HTE-HF），產品最大規格1295mm×1295mm片狀銅箔。
產品性能：
公司提供的超厚電解銅箔具有等軸細晶、低輪廓、高強度、高延伸率的優良物理性能。（見表１）
產品用途：
適用于汽車、電力、通訊、軍工、航天等大功率線路板、高頻板的制造。
產品特點：
與國外同類產品比較：
1、我公司VLP牌超厚電解銅箔的晶粒結構是等軸細晶球狀的；而國外同類產品的晶粒結構是柱狀長形的；
2、我公司超厚電解銅箔是超低輪廓的，3oz銅箔毛面Rz≤3.5μm；而國外同類產品是標準輪廓的，3oz銅箔毛面Rz?>?3.5μm。
使用優點：
1、由于我公司產品是超低輪廓的，解決了在壓制雙面板時，由于標準厚銅箔粗糙度大，“狼牙”易刺穿較薄的PP絕緣片，造成線路短路的潛在風險；
2、由于我公司產品的晶粒結構是等軸細晶球形的，縮短了線路蝕刻的時間，并且改善了線路側蝕不勻的問題。
3、同時具有高剝離強度、無銅粉轉移、圖形清晰的PCB制造性能：
表１：超低輪廓超厚電解銅箔物性指標（執行 GB/T5230-2000、IPC-4562A-2000等標準）
|
項目 |
單位 |
3oz |
4oz |
6oz |
8oz |
10oz |
12oz |
|
|
105μm |
140μm |
210μm |
280μm |
315μm |
420μm |
|||
|
銅含量 |
% |
≥99.8 |
||||||
|
單位面積重量 |
g/m2 |
915±45 |
1120±60 |
1830±90 |
2240±120 |
3050±150 |
3660±180 |
|
|
抗拉強度 |
R.T.(23℃) |
Kg/mm2 |
≥28 |
|||||
|
H.T.(180℃) |
≥15 |
|||||||
|
延伸率 |
R.T.(23℃) |
% |
≥10 |
≥20 |
||||
|
H.T.(180℃) |
≥5.0 |
≥10 |
||||||
|
表面粗糙度 |
光面(Ra) |
μm |
≤0.43 |
|||||
|
毛面(Rz) |
≤10.1 |
|||||||
|
剝離強度 |
R.T.(23℃) |
Kg/cm |
≥1.1 |
|||||
|
高溫防氧化(E-1.0hr/200℃) |
% |
優異 |
||||||
|
針孔 |
EA |
無 |
||||||
|
芯管 |
Mm/inch |
內徑79mm/3英寸 |
||||||
注：1.銅箔毛面Rz值為測試穩定值，不做保證值。
? ? ? ?2.剝離強度為標準FR-4板測試值(5張7628PP)。
? ? ? ?3.性能指標以本公司聽檢測方法為準。
? ? ? ?4.品質保證期限自收貨日起90天。
